| 黒点が超少ない フード効果なくピンボケ |
実は昼間のLV撮影（太陽）でLCD表示が見にくいので簡単な液晶フードを作ってみた。
やはりと言うか殆ど効果が得られなかった。レンズ付きのフードにしないと顔が写ってしまう。
 |

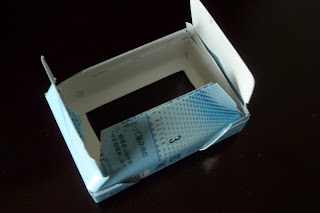

| 2箱を使用 |
 |
| 艶消し塗装 |
 |
| 撮るには良いが・・ |
 |
| この後は輪ゴム止め |
2013年5月31日金曜日
2013年5月29日水曜日
2013年5月27日月曜日
AZ-EQ6 赤経のバックラッシュ調整結果
AZ-EQ6の赤経（RA）ウォーム歯の当たり調整したので土星撮影で確認。
風の影響で大きくずれることは無くそれなりに旨く行ったようだ。あいにく思ったよりも星空は良くなくまた月明りのため星撮りでの精度確認などは出来ない。まもなく梅雨入りとなりそうで当面遊べそうにないのが残念だ。
風の影響で大きくずれることは無くそれなりに旨く行ったようだ。あいにく思ったよりも星空は良くなくまた月明りのため星撮りでの精度確認などは出来ない。まもなく梅雨入りとなりそうで当面遊べそうにないのが残念だ。
 |
| SE190MN＋2.25倍＋QcamPro4000 Registx6にてコンポジットと調整 (20150530 再処理） |
 |
| SE190MN＋1.5倍＋Pentax k-5 |
 |
| 今日の太陽黒点 （左上の部分はゴミらしくないがゴミだろう） SE66ED＋2.x倍＋Pentax K-x |
2013年5月26日日曜日
AZ-EQ6の調整
今日は思い切って赤経（RA)のウォーム歯の当たり調整を行った。
最後は実際にハンドコントローラで最高速で動かして脱調等の異常がないことを確認し終了した。
調整前はRAを動かすとカクカクと歯ごたえがあったが調整後は極微妙に動く感じがするかな？と言った程度まで追い込めたと思う。
・・・あとは今晩の楽しみ、21時以降に晴れそうなGPV予報が当たりますように！
 |
| AZ-EQ6は経緯台モードにできるので 赤経（RA）のバックラッシュ調整はこの状態で行った。 |
 |
| 4ヶ所の固定ネジは凄く固く締め上げられていた 調整ネジのこちら側は凄く固く締められ、反対側は程よく緩めしめられていた。 まずこちら側を少しだけ緩めた。 |
 |
| こちらの調整ネジは締め方向で調整 ＊調整時はモータ室の蓋は外してモータを手回しして回転具合確認しています。 |
調整前はRAを動かすとカクカクと歯ごたえがあったが調整後は極微妙に動く感じがするかな？と言った程度まで追い込めたと思う。
・・・あとは今晩の楽しみ、21時以降に晴れそうなGPV予報が当たりますように！
2013年5月25日土曜日
AZ-EQ6のチェック
RA軸のバックラッシュ調整を行おうと先人たちのEQ6Proの分解を勉強しながらまずは構造勉強・・・のつもりが、ふと見たらアリミゾ台座の平行度が出てない！
台座と本体の隙間の間隔のズレが大きい。これが先日経緯台モードで左右の望遠鏡の向きが合わない（望遠鏡の平行度を水準器で調べてもそれほどずれているように思えなかった）原因ではないのか？・・と台座の分解を始めた。
これはひどい、台座固定ネジを緩めて台座を本体に押しつけてもぐらついて固定ポイントが定まらず台座と本体がスッキリ勘合しない。そこで、まずは色々と眺めてみたのが以下の写真。
固定ネジで大きくキズ付いた台座部分を見るに何て作りだ！！ これでは安易に調整できない。
・・・今回は締めのバランスだけを気を付けてそーと締め直して調整はあきらめた。あ～あ。
本格的調整にはチョーク塗布とかマジック等で線を付けての勘合具合調査が必要のようだ。
台座と本体の隙間の間隔のズレが大きい。これが先日経緯台モードで左右の望遠鏡の向きが合わない（望遠鏡の平行度を水準器で調べてもそれほどずれているように思えなかった）原因ではないのか？・・と台座の分解を始めた。
これはひどい、台座固定ネジを緩めて台座を本体に押しつけてもぐらついて固定ポイントが定まらず台座と本体がスッキリ勘合しない。そこで、まずは色々と眺めてみたのが以下の写真。
固定ネジで大きくキズ付いた台座部分を見るに何て作りだ！！ これでは安易に調整できない。
・・・今回は締めのバランスだけを気を付けてそーと締め直して調整はあきらめた。あ～あ。
 |
| エンコーダ基板だった |
 |
| アリミゾ台座部分を外してみると 本体側基準面は・・一番上部分なら相手は塗装面？ どことなく平行度がでていないように思え 水準器を当ててみたが分からない （手の感覚だと一部に膨らみを感じる） |
 |
| アリミゾ台座 外して逆さまに置いた状態 塗装面が基準面だと塗装ムラが・・ 塗装面に近いテーパ部分が基準面か？ このテーパ部分の精度は悪そうである |
 |
| アリミゾ台座の固定ネジの跡（大きくキズついて抉れている） さて何処が基準面なんだろう？ ネジ部分はテーパーになって抜け防止のようだが 以下のネジでは何の意味も無く単に傷つけて締めているだけ |
 |
| アリミゾ台座固定ネジ（3か所） |
 |
| ネジの先端はガリガリ |
2013年5月24日金曜日
今日の土星
月明りだが土星をQｃam Pro 4000で撮影。
今回は昨年に作った手作りのフードを付けてみた、やはりコントラストが上がった気がするが、風の影響を受けやすい。AZ-EQ6は経緯台モードで追尾させたがバックラッシュ分風で煽られて大きく振られることがある。経緯台モードの場合はAZ方向（RA軸）のバランス調整できないのでバックラッシュを最小化するウォーム歯の当たり調整が必須のようだ。（何時やろうかな・・）
＊手作りフード
100均で購入したキッチン用品（ケーキ型）にダンボール紙と保温シートを巻いて作成した。
外周が１ｃｍほど緩む構造で底抜きするタイプのケーキ型を選び、鏡筒の外形に合うようにクッション材で内径調整しシッカリと締め付けと簡単に取り外しができるようにした。
今回は昨年に作った手作りのフードを付けてみた、やはりコントラストが上がった気がするが、風の影響を受けやすい。AZ-EQ6は経緯台モードで追尾させたがバックラッシュ分風で煽られて大きく振られることがある。経緯台モードの場合はAZ方向（RA軸）のバランス調整できないのでバックラッシュを最小化するウォーム歯の当たり調整が必須のようだ。（何時やろうかな・・）
 |
| SE190MN＋2.25倍バロー＋Qcam pro 4000 Registax6にてコンポジット後Photoshopにて調整 |
 |
| 撮影風景（機材） |
100均で購入したキッチン用品（ケーキ型）にダンボール紙と保温シートを巻いて作成した。
外周が１ｃｍほど緩む構造で底抜きするタイプのケーキ型を選び、鏡筒の外形に合うようにクッション材で内径調整しシッカリと締め付けと簡単に取り外しができるようにした。
2013年5月23日木曜日
2013年5月22日水曜日
2013年5月18日土曜日
天体観望会
今日は川崎市の授産学園にて同好会協賛の天体観望会でした。
薄曇りの中で参加者は80名程と若干少なかったようですが、月と土星を見て頂くことが出来ました。
私は、新機材（AZ-EQ6）の経緯台モードを無謀にも現地で試そうと出かけましたが曇り空でアライメントも出来ず自動追尾も出来ず、結局は何時もの赤道儀モードで観望することとなりました。また、経緯台モードでは2本の鏡筒を搭載して同時に観察できるようにと欲張ったのですが2本の鏡筒の並行度にズレがあることが判り2本同時に同じ観測対象を見ることが出来ず事前準備・確認不足を痛感することになりました。さて、恒星が見えない場合の経緯台モードの運用はどうすればよいのか、どうやって2本の鏡筒の並行度を調整しようかなど宿題ができました。（恥ずかしい落ちでした）
薄曇りの中で参加者は80名程と若干少なかったようですが、月と土星を見て頂くことが出来ました。
私は、新機材（AZ-EQ6）の経緯台モードを無謀にも現地で試そうと出かけましたが曇り空でアライメントも出来ず自動追尾も出来ず、結局は何時もの赤道儀モードで観望することとなりました。また、経緯台モードでは2本の鏡筒を搭載して同時に観察できるようにと欲張ったのですが2本の鏡筒の並行度にズレがあることが判り2本同時に同じ観測対象を見ることが出来ず事前準備・確認不足を痛感することになりました。さて、恒星が見えない場合の経緯台モードの運用はどうすればよいのか、どうやって2本の鏡筒の並行度を調整しようかなど宿題ができました。（恥ずかしい落ちでした）
 |
| 観望会風景 |
